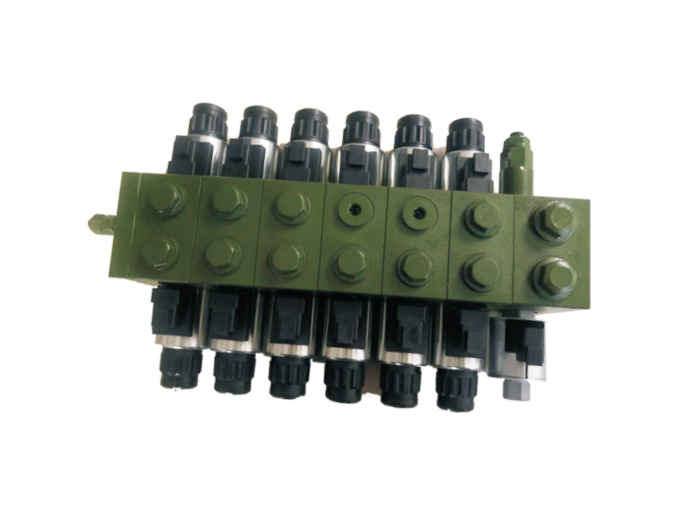

Wat zijn de materiaalvereisten voor elektromagnetische meerwegkleppen?

De materiaalkeuze voor een elektromagnetische meerwegklep heeft rechtstreeks invloed op de drukweerstand, slijtvastheid, corrosieweerstand en levensduur. Het vereist een uitgebreide overweging van factoren zoals werkdruk, mediakenmerken en omgevingsomstandigheden.

Hieronder volgen de belangrijkste vereisten voor materiaalselectie en typische toepassingsoplossingen:

I. Materiaalvereisten voor kerncomponenten

1. Materiaal kleplichaam

Materiaalsoort | Kenmerken | Toepasselijke scenario's

Nodulair gietijzer (QT500-7) | Hoge sterkte (treksterkte ≥500 MPa), goede trillingsdemping, lage kosten | Midden- en lagedruksystemen (≤35 MPa), technische machines

Gesmeed staal (42CrMo) | Ultrahoge sterkte (treksterkte ≥1000 MPa), vermoeidheidsbestendig, hittebehandeld en getemperd | Hogedruksystemen (42 MPa), metallurgische apparatuur

Aluminiumlegering (6061-T6) | Lichtgewicht (dichtheid 2,7 g/cm³), corrosiebestendig, maar lagere drukweerstand (≤21 MPa) | Luchtvaart, mobiele apparatuur

Roestvrij staal (316L) | Bestand tegen zuur- en alkali-/zeewatercorrosie, maar hoge kosten | Chemische industrie, offshore-platforms

Speciale behandeling:

Afwerking binnenwand: Ra≤0,4μm, waardoor de stromingsweerstand wordt verminderd.

Coatingversterking: De holte van het kleplichaam is gecoat met een WC-Co-coating (hardheid HV1200), bestand tegen erosie van deeltjes.

2. Ventielkern en hoes

Materiaalcombinatie | Voordelen | Technische parameters

20CrMnTi gecarbureerd en geblust hardverchroomd | Oppervlaktehardheid HRC60-62, slijtvastheid | Plaatdikte ≥0,03 mm, levensduur ≥1 miljoen cycli

Roestvrij staal (440C) PTFE-coating | Corrosiebestendig en lage wrijvingscoëfficiënt (μ≤0,05) | Geschikt voor water-glycolmedia

Keramiek (Al₂O₃/ZrO₂) | Ultra-slijtvast, anti-adhesie, maar broos | Gebruikt voor extreme werkomstandigheden onder hoge druk (≥60 MPa).

Precisie pasvorm:

Klepkern en klepopeningsopeningcontrole:

Gewone klep: 0,01 ~ 0,03 mm

Hoge precisie klep: ≤0,005 mm (vereist temperatuurgecontroleerde montage)

3. Afdichtingen

Materiaal | Temperatuurbereik | Mediaweerstand | Levensduur

Nitrilrubber (NBR) | -30℃~100℃ Minerale olie, water-olie-emulsie: 500.000 cycli

Fluorrubber (FKM): -20℃~200℃, zuren en logen, synthetische esteroliën: 1 miljoen cycli

Polyurethaan (PU): -40℃~80℃, hoge slijtvastheid, maar niet hydrolysebestendig: 300.000 cycli

PTFE-metaalskelet: -100℃~260℃, alle hydraulische oliën, zeer corrosieve media: 2 miljoen cycli

II. Materiaalselectiestrategie gebaseerd op arbeidsomstandigheden

1. Hogedruk, zware werkomstandigheden (bijv. tunnelboormachines)

Kleplichaam: 42CrMo gesmeed staal (gehard en getemperd HB280-320)

Ventielkern: 20CrMnTi gecarbureerde en gedoofde, met laser beklede stellietlegering

Afdichting: FKM PTFE-composietafdichting

2. 3. Corrosieve omgevingen (bijv. chemische apparatuur)

Kleplichaam: 316L roestvrij staal (gepassiveerd)

Ventielkern: 17-4PH neerslaggehard roestvrij staal

Afdichting: PTFE-structuur met volledige inkapseling

4. Omgevingen met lage temperaturen (bijvoorbeeld grondmachines)

Kleplichaam: QT400-18L (Nodulair gietijzer bij lage temperatuur, -60 ℃ Impactenergie ≥12J)

Afdichting: siliconenrubber (MVQ) of gehydrogeneerd nitrilbutadieenrubber (HNBR)

5. Voedsel/farmaceutische apparatuur

Kleplichaam: 304 roestvrij staal (elektrogepolijst Ra≤0,2 μm)

Afdichting: FDA-gecertificeerd EPDM-rubber

III. Toepassing van speciale functionele materialen

Antistatische vereisten:

Ventielkern met toegevoegde koolstofvezel (volumeweerstand ≤10⁶Ω·cm) om te voorkomen dat vonken stof doen ontbranden.

Ontwerp voor gewichtsreductie:

Kleplichaam van titaniumlegering (TC4), met dezelfde sterkte als staal maar 40% lichter.

Ultralange levensduur:

De klepkern maakt gebruik van een diamantachtige koolstofcoating (DLC), met een wrijvingscoëfficiënt <0,02.

IV. Veelvoorkomende materiaalfouten en tegenmaatregelen

Mislukkingsmodus | Oorzaak | Oplossing

Ventielkern scoren | Harde deeltjes dringen de opening binnen | Vervangen door online filter met WC-Co-gecoate ventielhuls

Zwelling van zeehonden | Incompatibiliteit met olie en materialen | Vervangen door FKM- of PTFE-materiaal

Klephuis barst | Gietfouten of drukschokken | Gebruik een ontwerp voor spanningsoptimalisatie van gesmeed staal met eindige elementen van het kleplichaam

V. Toekomstige materiaaltrends

Slimme materialen: ventielkern van vormgeheugenlegering, temperatuur-adaptieve stroomregeling.

Nanocomposietmaterialen: met grafeen versterkt kleplichaam, sterkte verhoogd met 50%.

3D-printen: Topologie-geoptimaliseerde structuurgradiëntmaterialen (bijvoorbeeld koelkanalen van koper-staalcomposiet).

Selectieaanbeveling: Er is een uitgebreide evaluatie vereist, waarbij rekening wordt gehouden met factoren zoals de kosten (materialen zijn verantwoordelijk voor 30%~50% van de totale kosten van het kleplichaam), bedrijfsomstandigheden en onderhoudscyclus. Geef prioriteit aan materiaalopties die zijn gecertificeerd volgens ISO 4400/DIN 24340.
